آنتن دیش HWX-30D-HP آنرویو
آنتن دیش HWX-30D-HP آنرویو از سری آنتنهای X برند آنر ویو میباشد. از آنتن HWX-30D-HP برای رادیوهای C5X استفاده میشود. اگر با رادیوهای میموسا آشنا باشید، حتما میدانید که رادیو C5x یکی از قدرتمندترین رادیوهای شناخته شده در بازار شبکه است. شبکه دیدهبان ارائه کننده رادیوهای برند میموسا و انواع آنتن دیشهای برند آنرویو میباشد.
آنتن HWX-30D-HP دارای یک بازتابنده به قطر 0.72 متر ، فیدر و براکت نصب میباشد. این آنتن را میتوان بر روی لولههایی به قطر 35 تا 75 میلیمتر نصب کرد. براکت نصب آنتن به طور دقیق محدوده ارتفاع ±19° و آزیموت آن ±11° را تنظیم میکند.

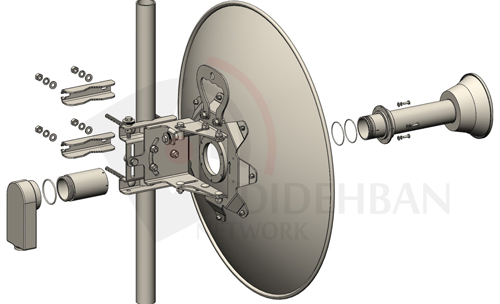

اجزا تشکیل دهنده آنتن HWX-30D-HP :
- Reflector 0.72m & Mounting
- Feeder
- Transition
- Radio C5X
- Screw M4×12, Cross, st
- Spring Washer M4 , st
- Screw M4×4, Allen, st
- Washer M4, st
- Oring 2.5×50
- Oring 1.5×48
- Installation Guide

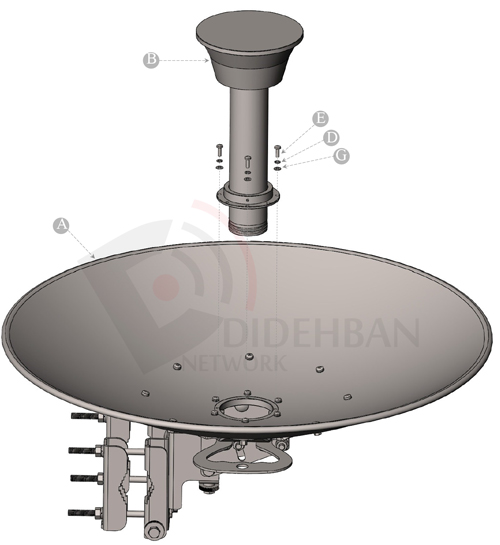

Feed را به Reflector نصب کنید:
فید (B) را به بازتابنده (A) نصب کنید.
(E) 4 پیچ ، M4×12
(F) 4 واشر ، M4
(G) 4 واشر ، M4

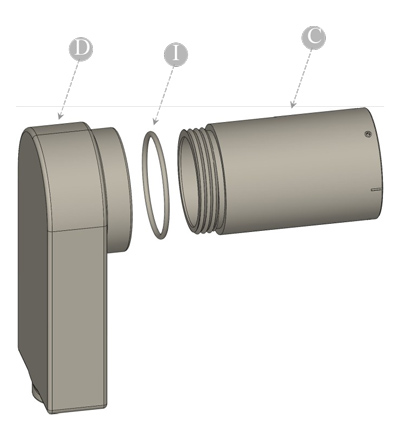

2. قطعه انتقال را به رادیو وصل کنید :
(C) قطعه انتقال را به (D) رادیو توسط (I) متصل کنید.

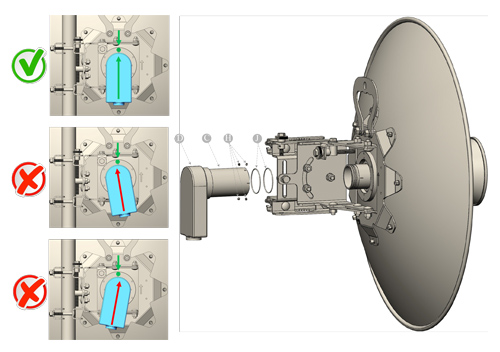

3. رادیو را روی آنتن تنظیم کنید.
(C) قطعه انتقال و (D) رادیو را به (B) فید متصل کنید توسط :
(H) 4 پیچ ، M4×4 Allen
(J) دو حلقه 1.5×48

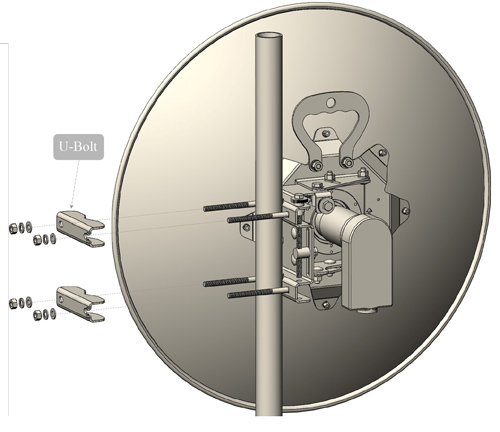

4. آنتن را به پایه نصب وصل کنید.
تصویر را دنبال کنید تا آنتن را به قطب نصب متصل کنید، سپس پیچهای U را روی پیچهای M8×12 قرار دهید و مهرههای M8 را سفت کنید.

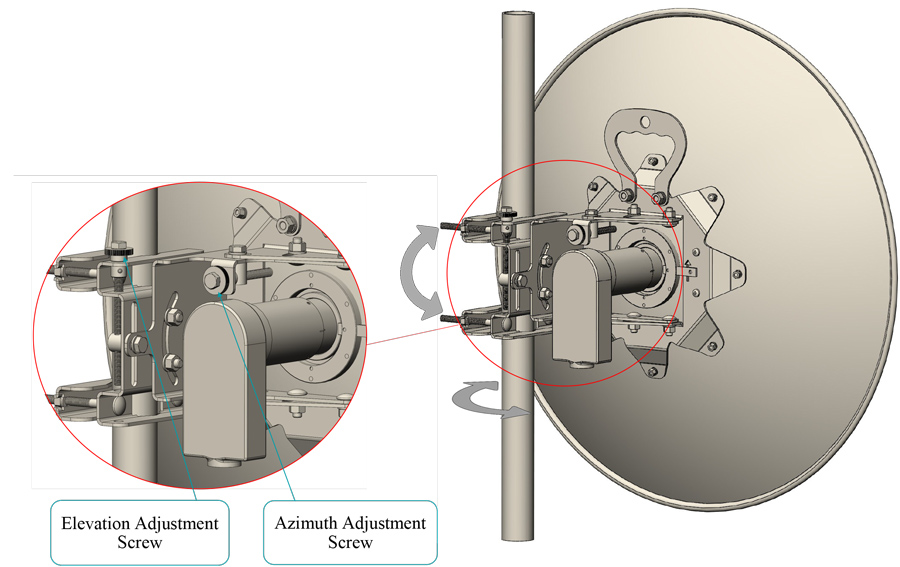

5. آزیموت و ارتفاع را تنظیم کنید.
پس از یک تراز تقریبی ، هر دو ارتفاع و آزیموت را میتوان با چرخاندن آنتن تنظیم کرد.
وقتی آزیموت/ارتفاع تنظیم شد، همه مهرهها را به آن ببندید تقریباً 14 نیوتن متر (10 پوند فوت).
مشخصات فنی آنتن دیش HWX-30D-HP آنرویو
| کد محصول | HWX-30D-HP |
| قطر (متر) | 0.72 متر |
| قطبی شدن (Polarization) | دوگانه (عمودی و افقی) |
| ورودی | 2 × N-Female |
| بازه فرکانس (MHz) | 4.5 GHz تا 5.5 GHz |
| VSWR | 1.4:1 |
| امپدانس | 50 |
| گیرندگی آنتن | 30 dBi |
| پهنای پرتو 3dB | H-plane: 5° / E-plane: 5° |
| نسبت F/B (dB) | 40 |
| وزن با نگهدارنده | 5.5 کیلوگرم |
| پیچ و مهره | گالوانیزه |
| تنظیم ارتفاع خوب | ±19° |
| تنظیم آزیموت | ±11° |
| بارگذاری باد (کیلومتر در ساعت) | 200 |
| دمای عملیاتی | -40 °C to 60 °C |
| رطوبت نسبی قابل پشتیبانی | 90 درصد |
انواع آنتن دیشهای آنرویو :
| (5 GHz) | خاص مناطق پرنویز | خاص مناطق بسیار پرنویز | سری X |
| HW4961-25.5D-HP | HW5562-26D-HP | HW4553-26.5D-HP | HWX-26.5D-HP |
| WH4961-27D-HP | HW5565-28D-HP | HW4553-28.5D-HP | HX-28.5D-HP |
| HW4961-29.5D-HP | HW5565-30D-HP | HW4553-30D-HP | HWX-30D-HP |
| HW4961-31D-HP | HW5565-31.5D-HP | HW4553-31.5D-HP | HWX-31.5D-HP |
| HW4961-32.5D-HP | HW5565-33D-HP | HW4553-32.5D-HP | HWX-32.5D-HP |
| HW4961-33.5D-HP | HW5565-34D-HP | HW4553-33.5D-HP | HWX-33.5D-HP |
| HW4961-34.5D-HP | HW5565-35D-HP |
| کد محصول |
HWX-30D-HP |
|---|---|
| قطر (متر) |
0.72 متر |
| قطبی شدن (Polarization) |
دوگانه (عمودی و افقی) |
| ورودی |
2 × N-Female |
| بازه فرکانس (MHz) |
4.5 GHz تا 5.5 GHz |
| VSWR |
1.4:1 |
| امپدانس |
50 |
| گیرندگی آنتن |
30 dBi |
| پهنای پرتو 3dB |
H-plane: 5° / E-plane: 5° |
| وزن با نگهدارنده |
5.5 کیلوگرم |
| نسبت F/B (dB) |
40 |
| پیچ و مهره |
گالوانیزه |
| تنظیم ارتفاع خوب |
±19° |
| تنظیم آزیموت |
±11° |
| بارگذاری باد (کیلومتر در ساعت) |
200 |
| دمای عملیاتی |
-40 °C to 60 °C |
| رطوبت نسبی قابل پشتیبانی |
90 درصد |
